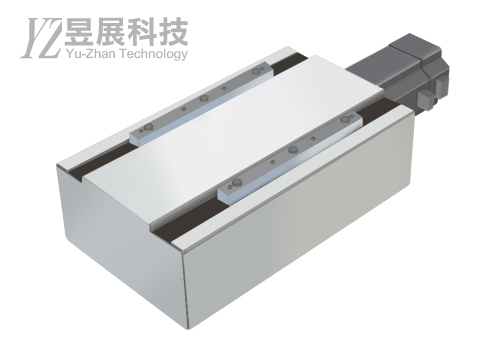

基本說明 Basic descriptio

左右滑動看表格

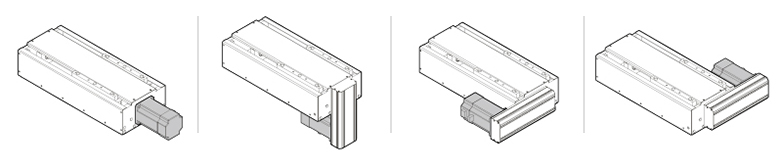

馬達連結方向示意Motor position

左右滑動看表格

Cn 直結外側型 Straight motor,exposed type	Dn 間接下方型 Reverse motor, down type	Ln 間接左側型 Reverse motor, left type	Rn 間接右側型 Reverse motor, right type

T204 特殊型滑台 型號填寫範例 Example

左右滑動看表格

T204 特殊型滑台 型號表示方式 Product code

左右滑動看表格

• 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
  If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
• 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
  When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
• 標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
  Standard accessories include couplings (pulley), sensor*3, motor mounting.
  (excluding motor; can be self-provided or quoted separately)
• 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

T204 特殊型滑台 - 標準滑座 Standard slider(E2)

左右滑動看表格

• 額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
  Rated speed is the servo motor's rated speed of 3,000 rpm;
  does not consider acceleration/deceleration and servo setting time.
• 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
  Calculations are based on a "P brand servo motor" that can move a weighted load;
  please refer to manufacturer data if another brand is used.
• 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

PM-L25

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) I/O circuit diagram (NPN output type) with cable	出力動作 Output operation
	感應器型號 Sensor type：PM-L25
*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire. *入光時紅色的 LED 燈會亮。 Under light received the red LED will light up. 1.線時請務必確認接線的正確性，感應器本身不具備極性保護及短路保護，錯誤的接線會導致感應器損壞。 2.使用本公司的延長線，線色與纜線型的是一樣的。 3.未使用的輸出線請獨立包紮。
