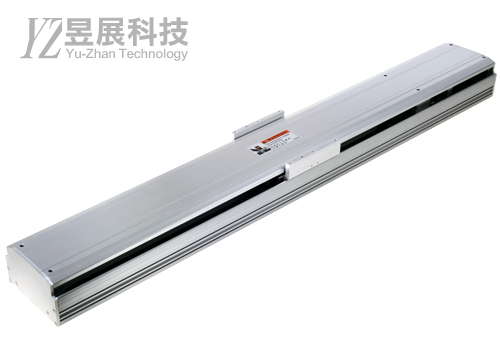

Name: 螺桿滑台(R178)
Brand: 昱展科技有限公司
SKU: NO822

1 / 1

螺桿滑台(R178)

型號：R178

商品簡述：

※產品依客戶需求製作。

基本說明 Basic descriptio

左右滑動看表格

Model	Unit	R178
本體寬度 Width	mm	178
水平最大可搬重量 Horizontal payload	Kg	120
垂直最大可搬重量 Vertical payload	Kg	55
高剛性滾珠線性滑軌 High rigidity linear guide	mm	15×2
標準有效行程 Stroke	mm	50~1450
位置重複精度 Repeatability	mm	±0.01(螺桿)

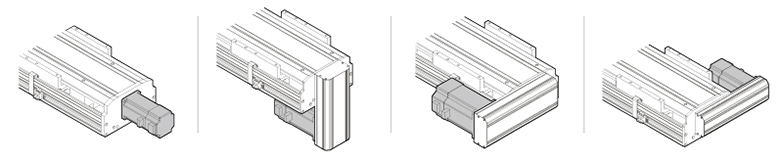

馬達連結方向示意Motor position

左右滑動看表格

Cn 直結外側型 Straight motor, exposed type	Dn 間接下方型 Reverse motor, down type	Ln 間接左側型 Reverse motor, left type	Rn 間接右側型 Reverse motor, right type

R178 螺桿滑台型號填寫範例 Example

左右滑動看表格

①R178-②S7-③P10-④CN-⑤D2-⑥S300-⑦3L-⑧H-⑨P⑩3

①型號

②螺桿型式

③導程

④馬達連結

⑤滑座規格

⑥有效行程

⑦感測器數量/方向

⑧固定方式

⑨馬達廠牌

⑩瓦數

請依下述規格表，填出完整型號

R178 螺桿滑台型號表示方式 Product code

左右滑動看表格

型號
Model

螺桿型式
Ball screw type

導程
Lead
(1)

馬達連結
Motor position
(2)

滑座規格
Slider type

有效行程
Stroke

感測器數量/方向
Sensor
quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(3)

瓦數
Wattage
(3)

R178

S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

P25
(25mm)

P32
(32mm)

CN
直結外側型
Straight motor,
exposed type
Ln
間接左側型
Reverse motor,
left type

Rn
間接右側型
Reverse motor,
right type

Dn
間接下方型
Reverse motor,
down type

CI
直結內藏型
(750W 以下)
Straight motor, hidden type
(below or 750w)

★間接型★
n=1
1:1 傳動
n=2
2:1 減速

D2
標準滑座
Standard slider

Snnn
nnn=行程
nnn=Stroke
50~1450
mm

3L
光電 3 個
左側安裝
Photoelectric
SensorX3
left side
3R
光電 3 個
右側安裝
Photoelectric
SensorX3
right side

3I
光電 3 個
內藏安裝
Photoelectric
SensorX3
inside

NN
無光電及檔片
No
Photoelectric Sensor
and
No light
interrupted plate

U
上方安裝
溝槽安裝
Up/Slot
installation
N
下方安裝
溝槽安裝
Down/Slot
installation
H
上下方安裝
溝槽安裝
Up/Down/Slot
installation
S
溝槽安裝
Slot
installation

伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

L
士林
Shihlin

D
東元
Teco

步進馬達
Step

29
二相步進馬達86框
2-Phase step motor
Frame size：86

59
五相步進馬達85框
5-Phase step motor
Frame size：85

3
400w

4
750w

5
中慣量
Middle- inertia
1kw

C5
研磨 C5 級
滾珠螺桿
Grade C5
Precision ground ballscrews

P05
(5mm)

P10
(10mm)

P20
(20mm)

P25
(25mm)

P40
(40mm)

(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P3=Panasonic 400W

如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications.
使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke.
標準配件包含連軸器(皮帶輪)，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*3, motor mounting.
(excluding motor; can be self-provided or quoted separately)
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

R178 螺桿滑台 - 標準滑座 Standard slider(D2)

左右滑動看表格

標準滑座 Standard slider(D2) 驅動特性 Feature			滾珠螺桿 Ball Screw
位置重覆精度 Repeatability(mm)			±0.01
螺桿導程 Ball screw lead(mm)			5	10	20	40	25	32
額定速度 Rated speed(mm/sec)			250	500	1000	2000	1250	1600
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	400W	120	120	50	12	-	-
		750W	120	120	120	35	66	12
	垂直使用 Vertical	400W	55	27	13	-	-	-
		750W	55	26	23	-	8	-
標準行程 Stroke (mm) 間隔 Interval / 50mm			50~1450
部品零件 Parts
滾珠螺桿直徑 Ball screw diameter(mm)	400W		Ø16	Ø16	Ø20	Ø20	-	-
	750W		Ø25	Ø25	Ø20	Ø20	Ø25	Ø32
高剛性線性滾珠滑軌 High rigidity linear guide(mm)			雙軌 Double / 寬度 Width 15mm
固定座/支撐座-軸承 Support unit-bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			連軸器或時規皮帶輪 Coupling or timing pulley
原點及極限感測器 Home sensor and limit	外側 Outside		PM-L65(NPN)
	內藏 Inside		PM-L25(NPN) / PM-L65(NPN)

額定速度為伺服馬達額定 3000rpm 的速度，未考慮加減速及伺服整定時間。
Rated speed is the servo motor's rated speed of 3,000 rpm;
does not consider acceleration/deceleration and servo setting time.
可搬重量是搭載『 P 廠牌伺服馬達』為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used.
如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。

PM-L54 已停產，替代品為PM-L65

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) 端子式
I/O circuit diagram (NPN output type) with connector

出力動作
Output operation

感應器型號 Sensor type：PM-L54

出力Output 1	入光時Light ON(NC)
出力Output 2	遮光時Dark ON(NO)

*未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire.
*入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.

PM-L65 NEW

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) 端子式 I/O circuit diagram (NPN output type) with connector	出力動作 Output operation
	感應器型號 Sensor type：PM-L65
未使用到的出力端請務必做好絕緣。 Ensure to insulate the unused output wire. 入光時紅色的 LED 燈會亮。 Under light received the red LED will light up.

PM-L25

左右滑動看表格

入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with cable

出力動作
Output operation

感應器型號 Sensor type：PM-L25

1.線時請務必確認接線的正確性，感應器本身不具備極性保護及短路保護，錯誤的接線會導致感應器損壞。
2.使用本公司的延長線，線色與纜線型的是一樣的。
3.未使用的輸出線請獨立包紮。

未使用到的出力端請務必做好絕緣。
Ensure to insulate the unused output wire.
入光時紅色的 LED 燈會亮。
Under light received the red LED will light up.

標準滑座 Standard slider(D2)

左右滑動看表格

搭配馬達 Suitable motor	400W(M3) 伺服馬達 Servo motor	2D	3D
馬達連結方向 Motor position	CN 直結外側型 Straight motor, exposed type

	Ln 間接左側型 Reverse motor,left type
	Rn 間接右側型 Reverse motor,right type
	Dn 間接下方型 Reverse motor,down type

搭配馬達 Suitable motor	750W(M4) 伺服馬達 Servo motor	2D	3D
馬達連結方向 Motor position	CI 直結內藏型 (750W) Straight motor,hidden type (750w)
	CN 直結外側型 Straight motor, exposed type

	Ln 間接左側型 Reverse motor,left type
	Rn 間接右側型 Reverse motor,right type
	Dn 間接下方型 Reverse motor,down type
