YZMR中空平台

商品編號：YZMR-SERIES

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZ-

MR60-

5 -

H -

LM -

P3 -

公司名

系列名

減速比

背隙

馬達連接

馬達品牌/瓦數

規格選擇

MR60
60框
MR85
85框
MR130
130框
MR200
200框
MR280
280框

MR60
5 , 10
MR85
5 , 10
MR130
10 , 18
MR200
10 , 18
MR280
10 , 18

H
標準背隙

LM
直結式

伺服馬達
Servo

瓦數
(W)

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco
YZ
昱展

1
100W
2
200W

3
400W
4
750W
5
1~2KW

步進馬達 Step

266
二相步進57框6.35軸
268
二相步進57框8mm軸

56
五相步進60框8mm軸

*如需特殊型號，請洽公司業務，謝謝。

YZMR60

型號	減速比	輸出安裝面	輸出盤面	中空直徑	可匹配馬達	PDF	2D	3D
YZMR60	5	60	50 (mm)	28 (mm)	42框二相/五相步進馬達
	5	60	50 (mm)	28 (mm)	50W/100W 伺服馬達
	10	60	50 (mm)	28 (mm)	42框二相/五相步進馬達
	10	60	50 (mm)	28 (mm)	50W/100W 伺服馬達

YZMR85

型號	減速比	輸出安裝面	輸出盤面	中空直徑	可匹配馬達	PDF	2D	3D
YZMR85	5	85	70 (mm)	33 (mm)	57框二相步進馬達 60框五相步進馬達
					200W/400W 伺服馬達
	10	85	70 (mm)	33 (mm)	57框二相步進馬達 60框五相步進馬達
					200W/400W 伺服馬達

YZMR130

型號	減速比	輸出安裝面	輸出盤面	中空直徑	可匹配馬達	PDF	2D	3D
YZMR130	10	130	114 (mm)	62 (mm)	57框二相步進馬達 60框五相步進馬達
					200W/400W 伺服馬達
	18	130	114 (mm)	62 (mm)	57框二相步進馬達 60框五相步進馬達
					200W/400W 伺服馬達

YZMR200

型號	減速比	輸出安裝面	輸出盤面	中空直徑	可匹配馬達	PDF	2D	3D
YZMR200	10	200	170 (mm)	100 (mm)	86框二相步進馬達 85框五相步進馬達
	10	200	170 (mm)	100 (mm)	80框 750W 伺服馬達
	18	200	170 (mm)	100 (mm)	86框二相步進馬達 85框五相步進馬達
	18	200	170 (mm)	100 (mm)	80框 750W 伺服馬達

YZMR280

型號	減速比	輸出安裝面	輸出盤面	中空直徑	可匹配馬達	PDF	2D	3D
YZMR280	10	280	225 (mm)	150 (mm)	130框 1.0KW~2.0KW 伺服馬達
	18				130框 1.0KW~2.0KW 伺服馬達

其它馬達安裝面,請另洽詢。

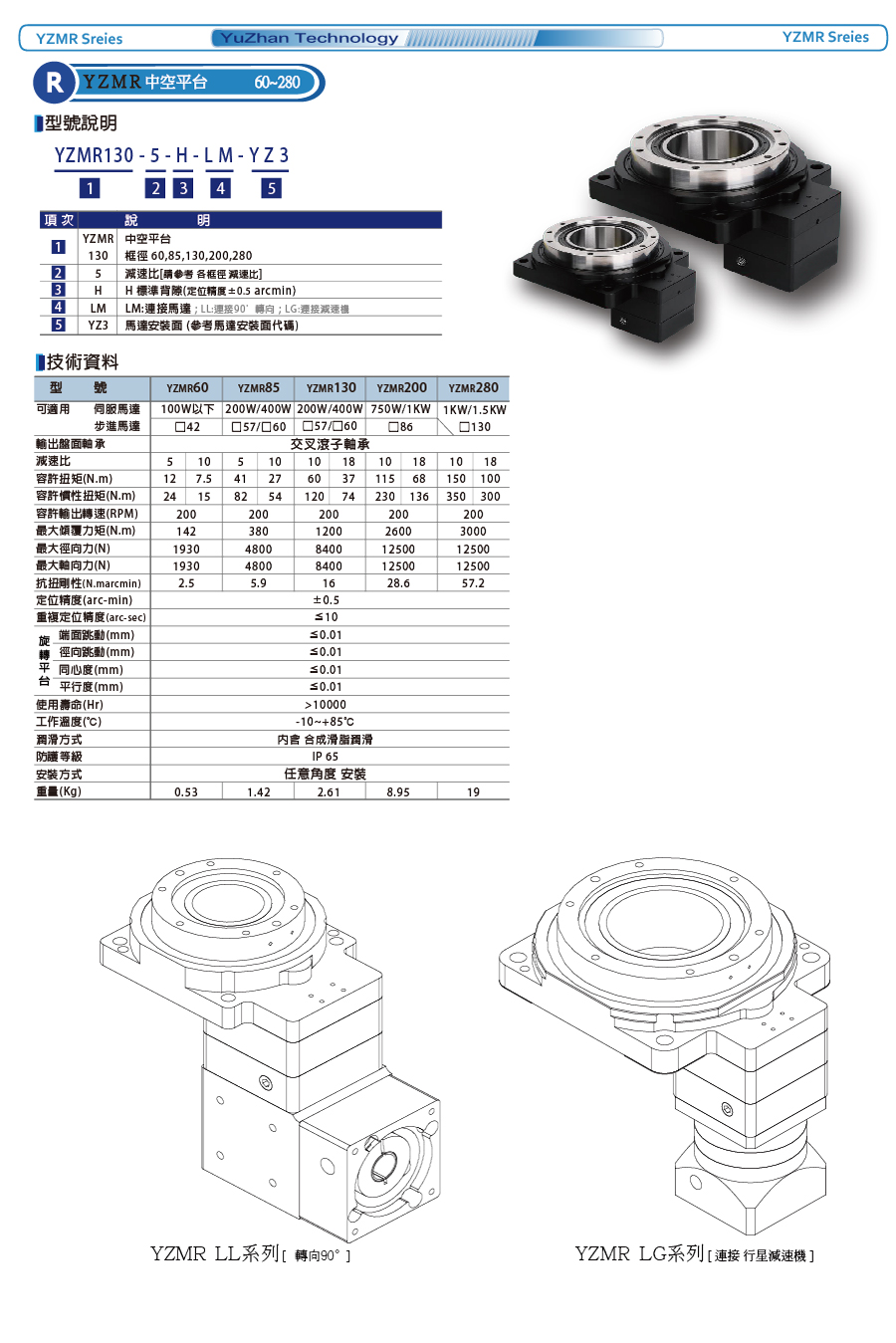

技術資料
Information

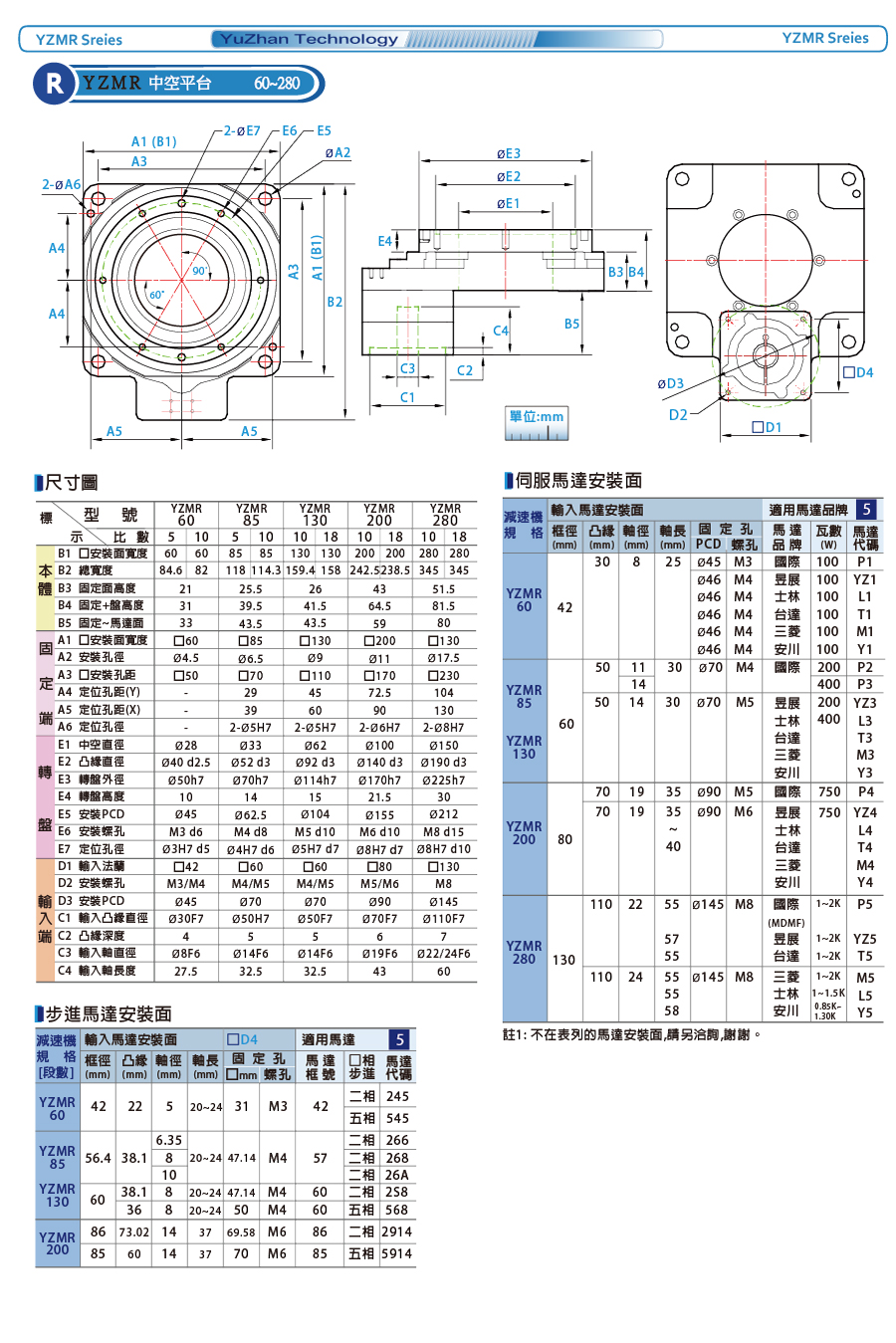

尺寸/規格
