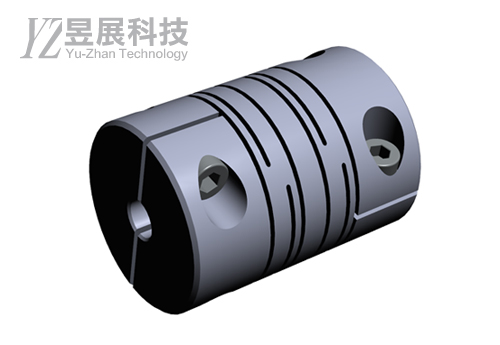

MFC-C
聯軸器
本體材質：鋁合金
本體材質：鋁合金
商品簡述：
▶一體狹縫切割型金屬撓性聯軸器。
▶零作用力。
▶藉由彈性作用，完美吸收軸偏移、角偏差、軸端部位差。
▶高扭力，高負荷。
▶順、逆時針迴轉特性完全相同。
▶免保養，抗油，抗化學性。
▶止付螺絲型固定。
-
型號說明
MFC-16C - 5×6 產品系列
(外框大小)孔徑大小
(D1×D2)

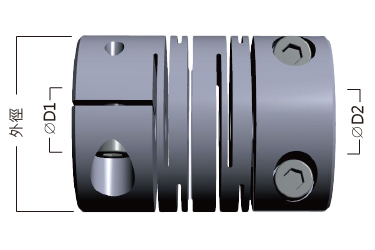

*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 mm 16 20 25 32 40 50 產品系列 MFC-16C MFC-20C MFC-25C MFC-32C MFC-40C MFC-50C 標
準
孔
徑D1 mm 5 5 5 6 8 12 D2 mm 6 8 10 14 16 18 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許偏心
( mm )容許偏角
( ° )容許軸向位差
( mm )質量
( g )MFC-16C 0.3 0.6 9500 3.5×10-7 0.10 2 ±0.4 9.1 MFC-20C 0.5 1.0 7600 8.7×10-7 0.10 2 ±0.4 16.5 MFC-25C 1.1 2.2 6100 2.2×10-6 0.15 2 ±0.5 29.0 MFC-32C 2.0 4.0 4800 9.1×10-5 0.15 2 ±0.5 67.0 MFC-40C 5.0 10.0 3800 2.9×10-4 0.20 2 ±0.5 138.0 MFC-50C 10.0 20.0 3100 1.3×10-4 0.20 2 ±0.5 260.0 -
左右滑動看表格型號 A L W D1×D2
標準孔徑(H8)M Min Max MFC-16C 16 6.5 23 5 6 4-M2.5 MFC-20C 20 7.5 26 5 8 4-M2.5 MFC-25C 25 8.5 31 5 10 4-M3 MFC-32C 32 12 41 6 14 4-M4 MFC-40C 40 17 56 8 16 4-M5 MFC-50C 50 21 71 12 18 4-M6 -
左右滑動看表格
型號 2D 3D MFC-C
-
快速說明
Description型號說明
MFC-16C - 5×6 產品系列
(外框大小)孔徑大小
(D1×D2)
*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 mm 16 20 25 32 40 50 產品系列 MFC-16C MFC-20C MFC-25C MFC-32C MFC-40C MFC-50C 標
準
孔
徑D1 mm 5 5 5 6 8 12 D2 mm 6 8 10 14 16 18 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許偏心
( mm )容許偏角
( ° )容許軸向位差
( mm )質量
( g )MFC-16C 0.3 0.6 9500 3.5×10-7 0.10 2 ±0.4 9.1 MFC-20C 0.5 1.0 7600 8.7×10-7 0.10 2 ±0.4 16.5 MFC-25C 1.1 2.2 6100 2.2×10-6 0.15 2 ±0.5 29.0 MFC-32C 2.0 4.0 4800 9.1×10-5 0.15 2 ±0.5 67.0 MFC-40C 5.0 10.0 3800 2.9×10-4 0.20 2 ±0.5 138.0 MFC-50C 10.0 20.0 3100 1.3×10-4 0.20 2 ±0.5 260.0 -
尺寸圖規格
Dim.Spec.
左右滑動看表格型號 A L W D1×D2
標準孔徑(H8)M Min Max MFC-16C 16 6.5 23 5 6 4-M2.5 MFC-20C 20 7.5 26 5 8 4-M2.5 MFC-25C 25 8.5 31 5 10 4-M3 MFC-32C 32 12 41 6 14 4-M4 MFC-40C 40 17 56 8 16 4-M5 MFC-50C 50 21 71 12 18 4-M6 -
下載專區
Download 左右滑動看表格型號 2D 3D MFC-C
