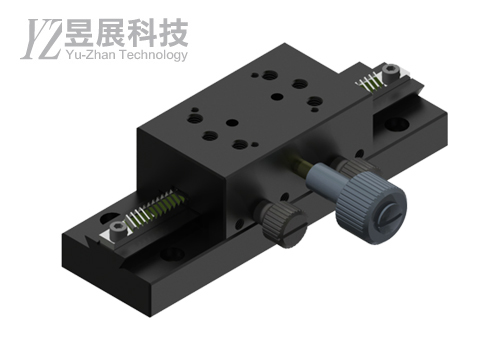

MGL-100XC
MGL 經濟型快速齒排(單軸)
商品簡述：
| 軌道方式 | 傳動部件 | 行程 | 軸 |
| 經濟型 快速齒排 |
進給螺絲 | ±40 | X軸 |
| 【本體 / 旋鈕】鋁合金 / 鋁 【表面處理】陽極黑 |
|||
-
規格說明 Basic description
左右滑動看表格Model 移動
行程移動
真值度移動
水平度檯面
平面度水平
耐荷重垂直
耐荷重重量 (mm) (µm) (µm) (µm) (N) (N) (g) MGL-100XC ±40 50 30 30 30 15 210±5 -
MGL手動微調滑台 型號填寫範例 Example 左右滑動看表格
①MGL-②100③X④C
①手動軌道模式 ②台面尺寸 ③傳導方向 ④微側頭位置
請依下述規格表，填出完整型號MGL-100X 型號表示方式 Product code 左右滑動看表格手動軌道模式 台面尺寸 傳導方向 調整螺絲 位置 MGL
經濟型快速齒排100
100 mmX
X軸C
旋鈕置中 -
左右滑動看表格
Model 2D 3D MGL-100XC
-
快速說明
Description規格說明 Basic description 左右滑動看表格Model 移動
行程移動
真值度移動
水平度檯面
平面度水平
耐荷重垂直
耐荷重重量 (mm) (µm) (µm) (µm) (N) (N) (g) MGL-100XC ±40 50 30 30 30 15 210±5 -
型號表示
TypeMGL手動微調滑台 型號填寫範例 Example 左右滑動看表格①MGL-②100③X④C
①手動軌道模式 ②台面尺寸 ③傳導方向 ④微側頭位置
請依下述規格表，填出完整型號MGL-100X 型號表示方式 Product code 左右滑動看表格手動軌道模式 台面尺寸 傳導方向 調整螺絲 位置 MGL
經濟型快速齒排100
100 mmX
X軸C
旋鈕置中 -
下載專區
Download 左右滑動看表格Model 2D 3D MGL-100XC
