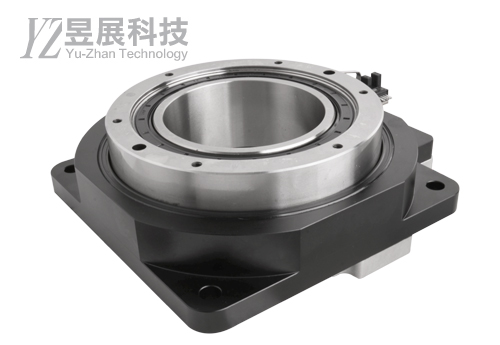

YZJ-HR200
中空旋轉平台
-
產品特性▶高定位精度，重複定位精度±15arcsec，定位精度≦1arcmin。
▶盤面與D.D馬達相同，可與承載物直接鎖固。
▶中空結構，配線、配管便利。
▶慣性承載可平穩運轉，定位時間快。型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- HR 200 系列名 中空旋轉平台 規格 規格選擇
200
200 type※如需訂購特殊型號，請洽公司業務
※此型號不含馬達，如需馬達將另外報價規格說明
左右滑動看表格規格說明 單位 HR200 產品規格 承軸 - Cross-roller bearing 最大允許轉矩 N.m 50 最大允許轉速 RPM 200 減速比 1:18 重複定位精度 sec ± 15 正反轉角度誤差 min 3 角度誤差傳送 min 6 容許推力負載 N 4000 容許慣性負載 N.m 100 旋轉平台平行度 μm ± 5 旋轉平台同心度 mm ± 0.01 重量 Kg 9.6 可搭載馬達規格 - YKM-298-06A-B-G；平台最高轉速50 RPM 馬達參數 Motor data
左右滑動看表格規格說明 單位 HR200 馬達參數 外框尺寸 mm("A") mm 86 額定電壓 V/phase 2.3 額定電流 A/phase 6 線圈阻抗 Ω/phase 0.4 線圈感抗(±20%) mh 3.5 保持轉矩 N‧m 4.2 轉動慣量 g‧cm² 1380 馬達長度(L) mm 78 軸心 - G(齒狀) 引線 - 4 馬達接線
左右滑動看表格出線 / 相 A / A B / B 4 紅 綠 藍 黃 -
HR200
-
Model：YZJ_SENSOR_OPTION
選配品(YZJ_SENSOR_OPTION)僅整套出售(固定鈑金+Sensor+檔片)，不可單購，如有相關問題，歡迎來電洽詢。
-
左右滑動看表格型號 2D 3D YZJ-HR200
-
快速說明
Description
產品特性▶高定位精度，重複定位精度±15arcsec，定位精度≦1arcmin。
▶盤面與D.D馬達相同，可與承載物直接鎖固。
▶中空結構，配線、配管便利。
▶慣性承載可平穩運轉，定位時間快。型號說明
左右滑動看表格型號說明 Model Description 範
例
說
明YZJ- HR 200 系列名 中空旋轉平台 規格 規格選擇
200
200 type※如需訂購特殊型號，請洽公司業務
※此型號不含馬達，如需馬達將另外報價規格說明
左右滑動看表格規格說明 單位 HR200 產品規格 承軸 - Cross-roller bearing 最大允許轉矩 N.m 50 最大允許轉速 RPM 200 減速比 1:18 重複定位精度 sec ± 15 正反轉角度誤差 min 3 角度誤差傳送 min 6 容許推力負載 N 4000 容許慣性負載 N.m 100 旋轉平台平行度 μm ± 5 旋轉平台同心度 mm ± 0.01 重量 Kg 9.6 可搭載馬達規格 - YKM-298-06A-B-G；平台最高轉速50 RPM 馬達參數 Motor data
左右滑動看表格規格說明 單位 HR200 馬達參數 外框尺寸 mm("A") mm 86 額定電壓 V/phase 2.3 額定電流 A/phase 6 線圈阻抗 Ω/phase 0.4 線圈感抗(±20%) mh 3.5 保持轉矩 N‧m 4.2 轉動慣量 g‧cm² 1380 馬達長度(L) mm 78 軸心 - G(齒狀) 引線 - 4 馬達接線
左右滑動看表格出線 / 相 A / A B / B 4 紅 綠 藍 黃 -
尺寸圖
DimensionHR200
-
選配品
OptionModel：YZJ_SENSOR_OPTION
選配品(YZJ_SENSOR_OPTION)僅整套出售(固定鈑金+Sensor+檔片)，不可單購，如有相關問題，歡迎來電洽詢。
-
下載專區
Download
左右滑動看表格型號 2D 3D YZJ-HR200
