Name: YZJ-PAD110
Brand: 昱展科技有限公司
SKU: NO2974

1 / 1

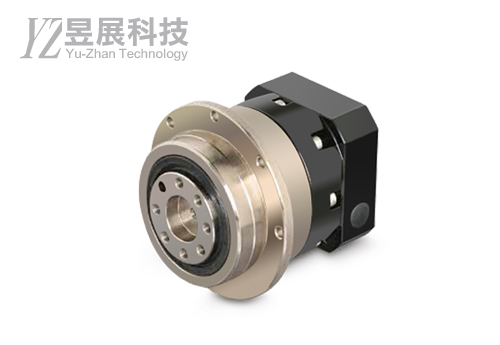

YZJ-PAD110

行星式斜齒減速機

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD110-

L2 -

20 -

K -

P5 -

S80

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S80
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

5
1KW

6
2KW

7
3KW

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD110	L1 單段 Single stage	L2 雙段 Double stage
PAD110	4、5、7、10	20、25、35、40、50、70、100

左右滑動看表格

規格	單位	段數	減速比	PAD110
轉動慣量	-	L1	4	2.75
			5	2.70
			7	2.64
			10	2.56
		L2	20	0.45
			25	0.45
			35	0.45
			40	0.45
			50	0.40
			70	0.40
			100	0.40
額定輸出扭力	Nm	L1	4	335
			5	333
			7	309
			10	294

		L2	20	270
			25	330
			35	300
			40	270
			50	330
			70	300
			100	230
額定輸入轉速	rpm	L1	4~10	3000
額定輸入轉速	rpm	L2	20~100	3000
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	≦9
扭轉剛性	Nm/arcmin	L1	4~10	86
扭轉剛性	Nm/arcmin	L2	20~100	86
容許徑向力	N	L1	4~10	11500
容許徑向力	N	L2	20~100	11500
容許軸向力	N	L1	4~10	6360
容許軸向力	N	L2	20~100	6360
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	≧94%
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	10°C ~ + 90ºC
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	VIGO GREASE RE #0
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	IP 65
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	任意方向(Any)
噪音值	dB	L1	4~10	≦65
噪音值	dB	L2	20~100	≦65
重量	KG	L1	4~10	7.4
重量	KG	L2	20~100	9.4

*Ratio=Nin/Nout
*連續運轉條件的壽命是：10000hrs Continuous operating conditions is: 10000hrs
*在顧客要求時對於Option的交期與價格會有所變動。 Option when customer requirements for delivery and the price will be subject to change.

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD110-L1	135	8-5.5	80	110	10、20	40	146	63	11-M6×P1.0	6
PAD110-L2	135	8-5.5	80	110	10、20	40	146	63	11-M6×P1.0	6

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD110-L1	125	29	12	6	10	12	8	7	153 163
PAD110-L2	125	29	12	6	10	12	8	7	189 230.5

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD110-L1	115 145 165	M6 M8 M10	21(32)	67	95 110 130	M8×P1.25	122 130 150	1/4" PT	138 165 190
PAD110-L2	90 110 115 145	M5 M6 M8	19(24)	59 73.5	70 80 95 110	M6×P1.0	92 110 130	1/8" PT	116 140 165

L1(單段)-尺寸圖

L2(雙段)-尺寸圖

快速說明
Description

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

PAD110-

L2 -

20 -

K -

P5 -

S80

系列名

減速機類別

段數

減速比

馬達軸心

馬達品牌/瓦數

出力軸

規格選擇

L1
單段

L2
雙段

請參考下圖
減速比數據

S
圓軸

K
鍵軸

伺服馬達
Servo

瓦數
(W)

S80
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

5
1KW

6
2KW

7
3KW

*如需特殊型號，請洽公司業務，謝謝。

減速比

左右滑動看表格

PAD110	L1 單段 Single stage	L2 雙段 Double stage
PAD110	4、5、7、10	20、25、35、40、50、70、100

規格表
Specification

左右滑動看表格

規格	單位	段數	減速比	PAD110
轉動慣量	-	L1	4	2.75
			5	2.70
			7	2.64
			10	2.56
		L2	20	0.45
			25	0.45
			35	0.45
			40	0.45
			50	0.40
			70	0.40
			100	0.40
額定輸出扭力	Nm	L1	4	335
			5	333
			7	309
			10	294

		L2	20	270
			25	330
			35	300
			40	270
			50	330
			70	300
			100	230
額定輸入轉速	rpm	L1	4~10	3000
額定輸入轉速	rpm	L2	20~100	3000
背隙	arcmin	L1	4~10	≦7
背隙	arcmin	L2	20~100	≦9
扭轉剛性	Nm/arcmin	L1	4~10	86
扭轉剛性	Nm/arcmin	L2	20~100	86
容許徑向力	N	L1	4~10	11500
容許徑向力	N	L2	20~100	11500
容許軸向力	N	L1	4~10	6360
容許軸向力	N	L2	20~100	6360
效率	%	L1	4~10	≧97%
效率	%	L2	20~100	≧94%
使用溫度	℃	L1	4~10	10°C ~ + 90ºC
使用溫度	℃	L2	20~100	10°C ~ + 90ºC
潤滑	-	L1	4~10	VIGO GREASE RE #0
潤滑	-	L2	20~100	VIGO GREASE RE #0
防護等級	-	L1	4~10	IP 65
防護等級	-	L2	20~100	IP 65
安裝方向	-	L1	4~10	任意方向(Any)
安裝方向	-	L2	20~100	任意方向(Any)
噪音值	dB	L1	4~10	≦65
噪音值	dB	L2	20~100	≦65
重量	KG	L1	4~10	7.4
重量	KG	L2	20~100	9.4

尺寸規格
Dimension

左右滑動看表格

MODEL	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10
PAD110-L1	135	8-5.5	80	110	10、20	40	146	63	11-M6×P1.0	6
PAD110-L2	135	8-5.5	80	110	10、20	40	146	63	11-M6×P1.0	6

左右滑動看表格

MODEL	B1	B2	B3	B4	B5	B6	B7	B8	B9
PAD110-L1	125	29	12	6	10	12	8	7	153 163
PAD110-L2	125	29	12	6	10	12	8	7	189 230.5

左右滑動看表格

MODEL	C1	C2	C3	C4	C5	C6	C7	C8	C9
PAD110-L1	115 145 165	M6 M8 M10	21(32)	67	95 110 130	M8×P1.25	122 130 150	1/4" PT	138 165 190
PAD110-L2	90 110 115 145	M5 M6 M8	19(24)	59 73.5	70 80 95 110	M6×P1.0	92 110 130	1/8" PT	116 140 165
