Name: YZV-MF60X
Brand: 昱展科技有限公司
SKU: NO2632

1 / 1

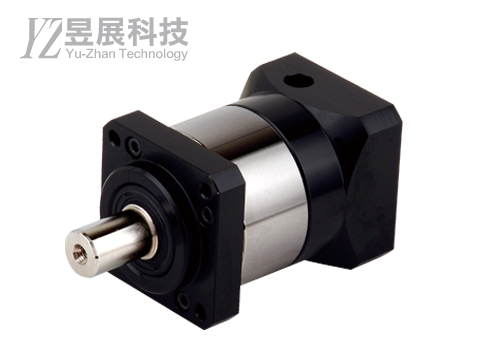

YZV-MF60X

行星減速機

商品簡述：

▶ 背隙：一段6弧分，二段12弧分

▶ 額定扭力：13~1600 N-M

▶ 功率：0.1~15 KW

適用場合

要應用在精密傳動或為連續傳動的自動化設備上，如輸送機設備、彎管機設備、彈簧產業、LCD設備等。

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZV-

MF60X -

L1 -

5 -

K -

P2 -

S16

系列名

減速機型號

段數

減速比

鍵槽

馬達 / 瓦數

出力軸

規格選擇

L1
一段比數

L2
二段比數

L3
三段比數

請參考下方

減數比組成

N
無鍵槽

K
出力軸有鍵槽

伺服馬達
Servo

瓦數
(W)

S16
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

T
台達
Delta

2
200W

3
400W

步進馬達 Step

26
二相步進馬達57框

56
五相步進馬達60框

減速比組成

左右滑動看表格

減速機各段可選擇基本齒輪比數
MF60X	第一段齒輪比數	第二段齒輪比數	第三段齒輪比數
	3、4、5、7、10	4、5、7、10	4、5、7、10
▶一段式減速比(L1) = 第一段齒輪比數例：一段式減速比 (L1) 5:1 = 第一段齒輪比 5 = 5 ▶二段式減速比(L2) = 第一段齒輪比數 x 第二段齒輪比數例 : 二段式減速比 (L2) 50:1 = 第一段齒輪比 5 x 第二段減速比 10 = 50 比 ▶三段式減速比(L3) = 第二段齒輪比數 x 第三段齒輪比數例 : 三段式減速比 (L3) 500:1 = 第一段齒輪比 5 x 第二段減速比 10 x 第三段減速比 10 = 500 比
註：入力端法蘭面大小，依據客戶使用馬達而改變。

左右滑動看表格

規格	單位	段數	減速比	YZV-MF60X
額定輸出扭矩	Nm	L1	3	19
			4	19
			5	19
			6	-
			7	-
			8	-
			10	15
		L2	15	19
			20	19
			25	19
			30	19
			35	19
			40	19
			45	-
			50	19
			60	-
			70	18
			80	-
			90	-
			100	15
急停扭矩	Nm	L1,L2	3~100	3倍額定輸出扭矩
額定輸入轉速	rpm	L1,L2	3~100	3000
最大輸入轉速	rpm	L1,L2	3~100	6000
標準背隙	arcmin	L1	3~10	≦8
標準背隙	arcmin	L2	15~100	≦12
扭轉剛性	Nm/arcmin	L1,L2	3~100	3
容許徑向	N	L1,L2	3~100	762
容許軸向力	N	L1,L2	3~100	380
保固期	M	L1,L2	3~100>	18個月
全負載時效率	%	L1	3~10	≧98%
全負載時效率	%	L2	15~100	≧95%
淨重	kg	L1	3~10	1.05
淨重	kg	L2	15~100	1.34
使用溫度	°C	L1,L2	3~100	- 10°C ~ + 90ºC
潤滑		L1,L2	3~100	鋰基複合全合成潤滑油脂
安裝方向		L1,L2	3~100	任意方向
防護等級		L1,L2	3~100	IP65
噪音值	dBA	L1,L2	3~100	≦65

1.上述單段齒輪箱(未指定比數)相關規格，主要為使用各型號 5 比齒輪箱所測得之數據
2. 減速比 : i = 輸入轉速/輸出轉速
3. 背隙值 : 為在 2% 額定輸出扭矩下測試所得之數據
4. 最大徑向力及最大軸向力 : 施力於出力軸中心位置，週期負載時間 50%，轉速 100rpm，條件下所測得之數據
5. 運轉負載週期 <60% 狀況下，平均使用壽命如列表數據值；負載週期 >=60% 之連續運轉狀況下，平均使用壽命可能會降低至正常值的 50% 以下
6. 噪音值 : 距離 1 公尺，空載運轉，額定輸入轉速，條件下所測得之數據

左右滑動看表格

Model
		出力蓋導螺孔節圓直徑	出力蓋導螺孔直徑	出力軸直徑	出力蓋引導凸緣直徑	出力軸根圓直徑	出立軸端面螺絲孔規格	出力蓋倒圓角直徑	出力蓋邊長	出立軸端面到出力蓋高度	出力蓋引導凸緣高度	出力軸根圓高度	鍵槽長度	出力軸端面到鍵槽端面間隙	本體長度	出力軸端固定螺絲長度	出力蓋導螺絲深度	出力軸端固定螺絲長度
		D1	D2	D3	D4	D5	D6	D7	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
60	L1	70	5.5	16	50	17	M5×0.8P	80	62	33	5	1.5	20	3	43	12	6.5
60	L2	70	5.5	16	50	17	M5×0.8P	80	62	33	5	1.5	20	3	43	12	6.5	16

左右滑動看表格

Model
		入力法蘭螺絲孔節圓直徑	入力法蘭螺絲孔規格	馬達軸直徑	馬達軸長度	馬達入力引導凸緣直徑	馬達入力引導凸緣深度	入力法蘭邊長	入力法蘭高度	齒輪箱全長	鎖緊孔中心距	入力法蘭倒圓角直徑		鍵槽寬度	出力軸 + 鍵總高
		C1	C2	C3	C4	C5	C6	C7	C8	C9	C10	C11	C12	B1	H2
60	L1	70	M5×0.8P	6~14	31	50	3.5	63	37	113	12	80	6	5	18
60	L2	70	M5×0.8P	6~14	31	50	3.5	63	37	129	12	80	6	5	18

※C1~C12為標準連接法蘭尺寸，實際尺寸會因馬達型號不同而變動。
