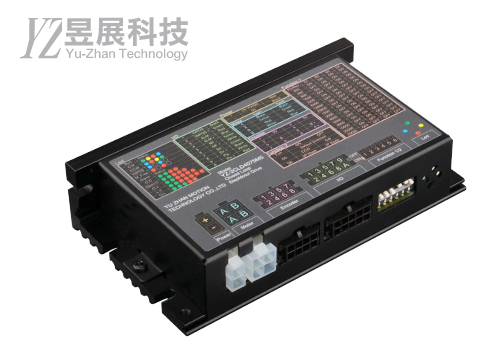

YZ-2CLD4075M5
型號：YZ-2CLD4075M5
-
左右滑動看表格型號說明 Model Description 範
例
說
明YZ- 2CLD 40 75 M 5 二相閉迴路驅動器 電流值(×0.1) 最高輸入電壓 微步進
規格說明 左右滑動看表格規格說明 商品型號 二相步進驅動器(全閉迴路系列) YZ-2CLD4075M5 入力電壓 DC24V~75V，>7.0A 輸入脈衝頻率 1~500KHz 輸出電流 1A~7.0A 微步進解析度 200 / 400 / 800 / 1600 / 3200 / 6400 / 12800 / 25600 / 1000 / 2000 / 4000 / 5000 / 8000 / 10000 / 20000 / 25000 輸入訊號規格 入力阻抗 330Ω，入力電流 20mA 以下
信號電壓 H：+4~+5V，L：0~+0.5V脈波入力訊號 Dir/Pulse (1P 模式) 負緣觸發入力，DIR>1us、Pulse>1us
CW/CCW (2P 模式) 負緣觸發入力，CW>1us、CCW>1us(CW/CCW 切換>10us)
最高反應頻率 200K Hz入力訊號 馬達激磁解除入力，入力阻抗 330Ω，電流小於 20mA LED燈號 電源入力燈號、過熱保護燈號、過電流保護燈號 工作溫度 -10~40℃ 工作溼度 90% RH(無結霜) 尺 寸 L116 × W67 × H28 mm 重 量 220 g -
二相閉迴路驅動器 尺寸圖 Dimension 型號：YZ-2CLD4075M5
-
商品配對說明 左右滑動看表格

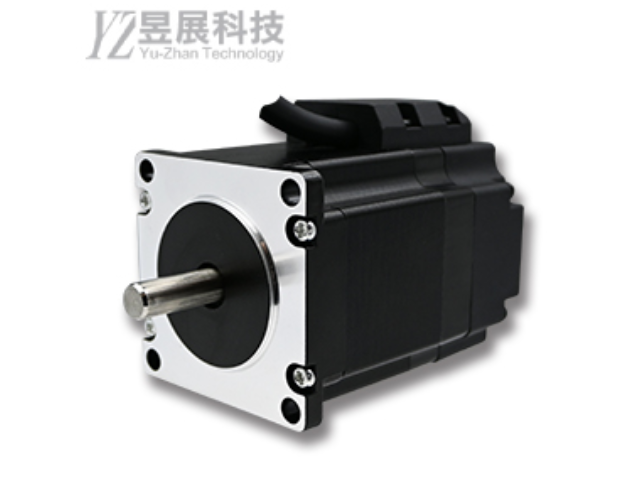

驅動器 產品型號 適用馬達 YZ-2CLD4075M5 ( 適用 YKM-EA-☐57mm 系列 )
YKM-EA-266-04A-B-E10
YKM-EA-268-04A-B-E10
YKM-EA-2610-04A-B-E10 -
左右滑動看表格型號 2D 3D YZ-2CLD4075M5
-
快速說明
Description 左右滑動看表格型號說明 Model Description 範
例
說
明YZ- 2CLD 40 75 M 5 二相閉迴路驅動器 電流值(×0.1) 最高輸入電壓 微步進 規格說明 左右滑動看表格規格說明 商品型號 二相步進驅動器(全閉迴路系列) YZ-2CLD4075M5 入力電壓 DC24V~75V，>7.0A 輸入脈衝頻率 1~500KHz 輸出電流 1A~7.0A 微步進解析度 200 / 400 / 800 / 1600 / 3200 / 6400 / 12800 / 25600 / 1000 / 2000 / 4000 / 5000 / 8000 / 10000 / 20000 / 25000 輸入訊號規格 入力阻抗 330Ω，入力電流 20mA 以下
信號電壓 H：+4~+5V，L：0~+0.5V脈波入力訊號 Dir/Pulse (1P 模式) 負緣觸發入力，DIR>1us、Pulse>1us
CW/CCW (2P 模式) 負緣觸發入力，CW>1us、CCW>1us(CW/CCW 切換>10us)
最高反應頻率 200K Hz入力訊號 馬達激磁解除入力，入力阻抗 330Ω，電流小於 20mA LED燈號 電源入力燈號、過熱保護燈號、過電流保護燈號 工作溫度 -10~40℃ 工作溼度 90% RH(無結霜) 尺 寸 L116 × W67 × H28 mm 重 量 220 g -
尺寸規格
Dimension 二相閉迴路驅動器 尺寸圖 Dimension 型號：YZ-2CLD4075M5
-
適用馬達
Motor mate 商品配對說明 左右滑動看表格驅動器 產品型號 適用馬達 YZ-2CLD4075M5 ( 適用 YKM-EA-☐57mm 系列 )
YKM-EA-266-04A-B-E10
YKM-EA-268-04A-B-E10
YKM-EA-2610-04A-B-E10 -
下載專區
Download
左右滑動看表格型號 2D 3D YZ-2CLD4075M5
