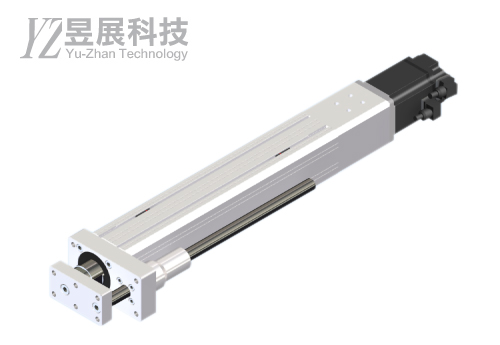

基本說明 Basic descriptio
左右滑動看表格Model Unit HPSL065 本體寬度 Width mm 65 水平最大可搬重量 Horizontal payload Kg 150 垂直最大可搬重量 Horizontal payload Kg 50 圓棒材質Rod material mm Ø35suj2 標準有效行程 Stroke mm 50~500 位置重複精度 Repeatability mm ±0.02 -
HPSL065 電動缸 型號填寫範例 Example 左右滑動看表格
①HPSL065-②S7-③P10-④CN-⑤S100-⑥U2-⑦D-⑧P⑨4
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號HPSL065 電動缸 型號表示方式 Product code 左右滑動看表格型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)有效行程
Stroke感測器數量
Sensor quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)HPSL065 S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP04
(4mm)
P05
(5mm)
P10
(10mm)
P20
(20mm)馬達
Straight motor type
CN
直結外側型
Straight motor,
exposed type
Rn
間接右方型
Reverse motor,
right type
Dn
間接下方型
Reverse motor,
down type
Un
間接上方型
Reverse motor,
up type減速機
Gear reducer
CG
直結外側型
Straight motor,
exposed type
RG
間接右方型
Reverse motor,
right type
DG
間接下方型
Reverse motor,
down type
UG
間接上方型
Reverse motor,
up typeSnnn
nnn=行程
nnn=Stroke
50~500
mmU2
磁簧 2 個
ReedX2
NN
無磁簧
No reedD
下方安裝
Down
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa
S
三洋
Sanyo
T
台達
Delta
L
士林
Shihlin
D
東元
Teco減速機
Gear reducer
S6
減速機 60 框
Gear reducer
Frame size：604
750wC5
研磨 C5 級
滾珠螺桿
Grade C5 Precision
ground ballscrewsP05
(5mm)
P10
(10mm)
P20
(20mm)(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P4=Panasonic 750W- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
HPSL065 電動缸 左右滑動看表格
驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.02 減速機規格 Specification of reducer(mm) - - - S6 S6 減速機比數 Ratio of the reducer(mm) - - - 5 5 最終導程 Final lead(mm) - - - 1 2 螺桿導程 Ball screw lead(mm) 4 5 10 - - 額定速度 Rated speed(mm/sec) 200 250 500 50 100 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms (servo motor)水平使用
Horizontal750W 150 150 150 - - 垂直使用
Vertical750W 50 50 35 - - 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~500 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø16 圓棒材質 Rod material Ø35suj2 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit上方外側
Up OutsideZE155AT(NPN)常開 Normal open - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
-
ZE155AT 左右滑動看表格
入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：ZE155AT
-
HPSL065 電動缸
左右滑動看表格搭配馬達
Suitable motor750W(M4) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type
Rn 間接右方型 Reverse motor,right type Un 間接上方型 Reverse motor,up type Dn 間接上方型 Reverse motor,down type 搭配馬達
Suitable motorS6 減速機 60 框 □ 60
Gear reducer Frame size：602D 3D 馬達連結方向
Motor positionCG 直結外側型 Straight motor, exposed type RG 間接右方型 Reverse motor,right type UG 間接上方型 Reverse motor,up type DG 間接上方型 Reverse motor,down type
-
快速說明
Description基本說明 Basic descriptio 左右滑動看表格Model Unit HPSL065 本體寬度 Width mm 65 水平最大可搬重量 Horizontal payload Kg 150 垂直最大可搬重量 Horizontal payload Kg 50 圓棒材質Rod material mm Ø35suj2 標準有效行程 Stroke mm 50~500 位置重複精度 Repeatability mm ±0.02 -
型號表示
TypeHPSL065 電動缸 型號填寫範例 Example 左右滑動看表格①HPSL065-②S7-③P10-④CN-⑤S100-⑥U2-⑦D-⑧P⑨4
①型號 ②螺桿型式 ③導程 ④馬達連結 ⑤有效行程 ⑥感測器數量 ⑦固定方式 ⑧馬達廠牌 ⑨瓦數
請依下述規格表，填出完整型號HPSL065 電動缸 型號表示方式 Product code 左右滑動看表格型號
Model螺桿型式
Ball screw type導程
Lead
(1)馬達連結
Motor position
(2)有效行程
Stroke感測器數量
Sensor quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)HPSL065 S7
轉造 C7 級
滾珠螺桿
Grade C7
Rolled ballscrewsP04
(4mm)
P05
(5mm)
P10
(10mm)
P20
(20mm)馬達
Straight motor type
CN
直結外側型
Straight motor,
exposed type
Rn
間接右方型
Reverse motor,
right type
Dn
間接下方型
Reverse motor,
down type
Un
間接上方型
Reverse motor,
up type減速機
Gear reducer
CG
直結外側型
Straight motor,
exposed type
RG
間接右方型
Reverse motor,
right type
DG
間接下方型
Reverse motor,
down type
UG
間接上方型
Reverse motor,
up typeSnnn
nnn=行程
nnn=Stroke
50~500
mmU2
磁簧 2 個
ReedX2
NN
無磁簧
No reedD
下方安裝
Down
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
Yaskawa
S
三洋
Sanyo
T
台達
Delta
L
士林
Shihlin
D
東元
Teco減速機
Gear reducer
S6
減速機 60 框
Gear reducer
Frame size：604
750wC5
研磨 C5 級
滾珠螺桿
Grade C5 Precision
ground ballscrewsP05
(5mm)
P10
(10mm)
P20
(20mm)(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P4=Panasonic 750W- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含連軸器(皮帶輪)，感應器*2，馬達安裝座(不含馬達，可自行提供或另外報價)。
Standard accessories include couplings (pulley), sensor*2, motor mounting.
(excluding motor; can be self-provided or quoted separately) - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
性能規格
SpecificationHPSL065 電動缸 左右滑動看表格驅動特性 Feature 滾珠螺桿 Ball Screw 位置重覆精度 Repeatability(mm) ±0.02 減速機規格 Specification of reducer(mm) - - - S6 S6 減速機比數 Ratio of the reducer(mm) - - - 5 5 最終導程 Final lead(mm) - - - 1 2 螺桿導程 Ball screw lead(mm) 4 5 10 - - 額定速度 Rated speed(mm/sec) 200 250 500 50 100 最大可搬重量(kg)
Maximum payload(kg)
加/減速時間 200ms (伺服馬達)
Acceleration/deceleration 200ms (servo motor)水平使用
Horizontal750W 150 150 150 - - 垂直使用
Vertical750W 50 50 35 - - 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~500 部品零件 Parts 螺桿直徑 Ball Screw Diameter(mm) Ø16 圓棒材質 Rod material Ø35suj2 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 連軸器或時規皮帶輪 Coupling or timing pulley 原點及極限感測器
Home sensor and limit上方外側
Up OutsideZE155AT(NPN)常開 Normal open - 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
Horizontal use: The guide rod is only responsible for pushing the load. Please install a linear guide if it needs to carry a load. - 導桿會有 ±2﹪以下轉動，會導致位置重覆精度誤差，可於機構裝設輔助導桿或線軌。
The guide rod will have less than ±2% rotation. If there is position repeatability precision error,
an auxiliary shafts or linear guide can be installed. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 水平使用：導桿僅負責推動負載，如需載重請裝設線軌。
-
感應器接線圖
SensorZE155AT 左右滑動看表格入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation感應器型號 Sensor type：ZE155AT
-
下載專區
DownloadHPSL065 電動缸
左右滑動看表格搭配馬達
Suitable motor750W(M4) 伺服馬達 Servo motor 2D 3D 馬達連結方向
Motor positionCN 直結外側型 Straight motor, exposed type Rn 間接右方型 Reverse motor,right type Un 間接上方型 Reverse motor,up type Dn 間接上方型 Reverse motor,down type 搭配馬達
Suitable motorS6 減速機 60 框 □ 60
Gear reducer Frame size：602D 3D 馬達連結方向
Motor positionCG 直結外側型 Straight motor, exposed type RG 間接右方型 Reverse motor,right type UG 間接上方型 Reverse motor,up type DG 間接上方型 Reverse motor,down type
