Name: 電動缸PN3
Brand: 昱展科技有限公司
SKU: NO1380

1 / 1

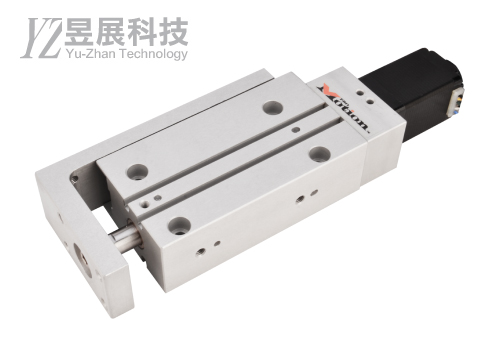

電動缸PN3

型號：PN3

商品簡述：

* 產品依顧客需求製作
* 請依需求填寫訂單型號

基本說明 Basic descriptio

左右滑動看表格

Model	Unit	PN3
本體寬度 Width	mm	32
水平最大可搬重量 Horizontal payload	Kg	3
垂直最大可搬重量 Horizontal payload	Kg	1.5
標準有效行程 Stroke	mm	10 / 30 / 50
位置重複精度 Repeatability	mm	±0.02

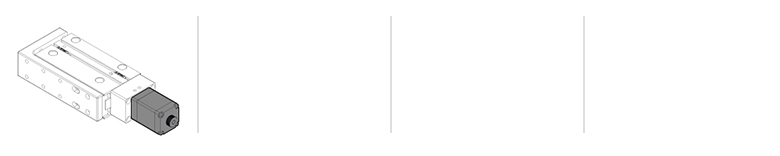

馬達連結方向示意Motor position

左右滑動看表格

Cn 直結外側型 Straight motor, exposed type

PN3 電動缸型號填寫範例 Example

左右滑動看表格

使用伺服馬達

①PN3-②S7-③P01④CN-⑤A1-⑥S10-⑦U2-⑧H-⑨P⑩0

使用步進馬達

①PN3-②S7-③P01④CN-⑤A1-⑥S10-⑦U2-⑧H-⑨23-⑪HW

① 型號

② 傳動型式

③ 導程

④ 馬達連結

⑤ 滑座規格

⑥ 有效行程

⑦ 感測器數量/方向

⑧ 固定方式

⑨ 馬達廠牌

⑩ 瓦數

⑪ 手輪

請依下述規格表，填出完整型號

PN3 電動缸型號表示方式 Product code

左右滑動看表格

型號
Model

傳動
型式
Ball screw type

導程
Lead
(mm)

馬達連結
Motor position

滑座規格
Slider type

有效行程
Stroke

感測器數量/方向
Sensor
quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(1)

瓦數
Wattage
(1)

手輪
Handwheel

PN3

S7
轉造C7級
滾珠螺桿
Grade C7
Rolled ballscrews

P01
(1mm)

CN
直結外側型
Straight motor,
exposed type

A1
標準滑座
Standard slider

Snnn
nnn=行程
nnn=Stroke
10/30/50
mm

U2
磁簧2個
Reed X 2

H
上/下方
安裝
Up/Down
installation

伺服馬達
Servo
P
國際
Panasonic

M
三菱
Mitsubishi

步進馬達
Step
23
二相步進馬達28框
2-Phase step motor Frame size：28

0
10w

1
100w

(此欄位僅供伺服馬達使用)
(Only for servo moter)

HW
手輪
Stepper motor
Optional
handwheel

(此欄位僅供步進馬達使用)
(Only for stepping moter)

(1)P0=Panasonic 10W

PN3 電動缸

驅動特性 Feature			滾珠螺桿 Ball Screw
位置重覆精度 Repeatability(mm)			±0.02
螺桿導程 Ball screw lead(mm)			1	2
額定速度 Rated speed(mm/sec)		伺服 10W / 50W Servo 10W / 50W	50	100
		步進馬達 Step motor (YKM-235)	15	30
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	伺服 10W / 50W Servo 10W / 50W	3	3
	水平使用 Horizontal	步進馬達 Step motor (YKM-235)	3	3
	垂直使用 Vertical	伺服 10W / 50W Servo 10W / 50W	1.5	1.5
	垂直使用 Vertical	步進馬達 Step motor (YKM-235)	1.5	1
標準行程 Stroke (mm) 間隔 Interval / 50mm			10 / 30 / 50
部品零件 Parts
螺桿直徑 Ball Screw Diameter(mm)			Ø6
圓棒材質 Rod material			10sus40c / 12×1
調整座-軸承 Housing bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			連軸器或時規皮帶輪 Coupling or timing pulley
原點及極限感測器 Home sensor and limit	外側 Outside		ZE155AT(NPN)常開 Normal open

ZE155AT

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) I/O circuit diagram (NPN output type) with connector	出力動作 Output operation
	感應器型號 Sensor type：ZE155AT

PN3 電動缸

左右滑動看表格

搭配馬達 Suitable motor	23 二相步進馬達 ☐28 2-Phase step motor Frame size：28	2D	3D
馬達連結方向 Motor position	CN 直結外側型 Straight motor, exposed type

搭配馬達 Suitable motor	100W(M1) 伺服馬達 Servo motor	2D	3D
馬達連結方向 Motor position	CN 直結外側型 Straight motor, exposed type

快速說明
Description

基本說明 Basic descriptio

左右滑動看表格

Model	Unit	PN3
本體寬度 Width	mm	32
水平最大可搬重量 Horizontal payload	Kg	3
垂直最大可搬重量 Horizontal payload	Kg	1.5
標準有效行程 Stroke	mm	10 / 30 / 50
位置重複精度 Repeatability	mm	±0.02

馬達連結方向示意Motor position

左右滑動看表格

Cn 直結外側型 Straight motor, exposed type

型號表示
Type

PN3 電動缸型號填寫範例 Example

左右滑動看表格

使用伺服馬達

①PN3-②S7-③P01④CN-⑤A1-⑥S10-⑦U2-⑧H-⑨P⑩0

使用步進馬達

①PN3-②S7-③P01④CN-⑤A1-⑥S10-⑦U2-⑧H-⑨23-⑪HW

① 型號

② 傳動型式

③ 導程

④ 馬達連結

⑤ 滑座規格

⑥ 有效行程

⑦ 感測器數量/方向

⑧ 固定方式

⑨ 馬達廠牌

⑩ 瓦數

⑪ 手輪

請依下述規格表，填出完整型號

PN3 電動缸型號表示方式 Product code

左右滑動看表格

型號
Model

傳動
型式
Ball screw type

導程
Lead
(mm)

馬達連結
Motor position

滑座規格
Slider type

有效行程
Stroke

感測器數量/方向
Sensor
quantity

固定方式
Attachment
method

馬達廠牌
Motor brand
(1)

瓦數
Wattage
(1)

手輪
Handwheel

PN3

S7
轉造C7級
滾珠螺桿
Grade C7
Rolled ballscrews

P01
(1mm)

CN
直結外側型
Straight motor,
exposed type

A1
標準滑座
Standard slider

Snnn
nnn=行程
nnn=Stroke
10/30/50
mm

U2
磁簧2個
Reed X 2

H
上/下方
安裝
Up/Down
installation

伺服馬達
Servo
P
國際
Panasonic

M
三菱
Mitsubishi

步進馬達
Step
23
二相步進馬達28框
2-Phase step motor Frame size：28

0
10w

1
100w

(此欄位僅供伺服馬達使用)
(Only for servo moter)

HW
手輪
Stepper motor
Optional
handwheel

(此欄位僅供步進馬達使用)
(Only for stepping moter)

(1)P0=Panasonic 10W

性能規格
Specification

PN3 電動缸

驅動特性 Feature			滾珠螺桿 Ball Screw
位置重覆精度 Repeatability(mm)			±0.02
螺桿導程 Ball screw lead(mm)			1	2
額定速度 Rated speed(mm/sec)		伺服 10W / 50W Servo 10W / 50W	50	100
		步進馬達 Step motor (YKM-235)	15	30
最大可搬重量(kg) Maximum payload(kg) 加/減速時間 200ms (伺服馬達) Acceleration/deceleration 200ms (servo motor)	水平使用 Horizontal	伺服 10W / 50W Servo 10W / 50W	3	3
	水平使用 Horizontal	步進馬達 Step motor (YKM-235)	3	3
	垂直使用 Vertical	伺服 10W / 50W Servo 10W / 50W	1.5	1.5
	垂直使用 Vertical	步進馬達 Step motor (YKM-235)	1.5	1
標準行程 Stroke (mm) 間隔 Interval / 50mm			10 / 30 / 50
部品零件 Parts
螺桿直徑 Ball Screw Diameter(mm)			Ø6
圓棒材質 Rod material			10sus40c / 12×1
調整座-軸承 Housing bearing			日製品 Made in Japan
馬達連接方式 Motor linkage			連軸器或時規皮帶輪 Coupling or timing pulley
原點及極限感測器 Home sensor and limit	外側 Outside		ZE155AT(NPN)常開 Normal open

感應器接線圖
Sensor

ZE155AT

左右滑動看表格

入出力回路圖(NPN 出力 TYPE) I/O circuit diagram (NPN output type) with connector	出力動作 Output operation
	感應器型號 Sensor type：ZE155AT

下載專區
Download

PN3 電動缸

左右滑動看表格

搭配馬達 Suitable motor	23 二相步進馬達 ☐28 2-Phase step motor Frame size：28	2D	3D
馬達連結方向 Motor position	CN 直結外側型 Straight motor, exposed type
